Startpunkt flexibel wählen
Setze den Ausgangspunkt direkt auf der Karte, gib eine Koordinate ein, übernimm ein vorhandenes Objekt oder verwende deine aktuelle GPS-Position.
Peilung und Koordinaten
Peilungen und Koordinaten mit dem Handy
Mit ArxSilex MapTools legst du eine Handy-Peilung von einem bekannten Punkt an, übernimmst Koordinaten aus unterschiedlichen Formaten und berechnest Schnittpunkte aus Peilungen oder Kreisen. So lassen sich Zielbereiche auf der Android-Karte nachvollziehbar eingrenzen und als Marker speichern.
Überblick
Koordinaten eingeben, Ziele peilen und Schnittpunkte berechnen
MapTools verbindet Koordinateneingabe, Kartenobjekte, GPS, Kompass und geometrische Berechnungen. Wer Koordinaten peilen oder eine Richtung aus dem Gelände dokumentieren möchte, kann bekannte Punkte und gemessene Winkel in einem gemeinsamen Kartenprojekt zusammenführen.
Richtung erfassen
Gib den Winkel als Gradzahl ein, übernimm die aktuelle Geräteausrichtung mit Setzen oder richte die Peilung mit LiveView visuell auf ein Ziel aus.
Schnittpunkt speichern
Kombiniere zwei Peilungen für eine Kreuzpeilung oder schneide eine Peilung mit einem Umkreis. Gefundene Schnittpunkte lassen sich als Marker übernehmen.
Ergebnis weiterverwenden
Prüfe den Punkt auf der Karte, benenne ihn und nutze ihn anschließend für Zielnavigation, Export, Teilen oder weitere Berechnungen.
Arbeitsablauf
So entsteht eine Peilung auf dem Smartphone
Eine Peilung beschreibt eine Richtung ab einem festgelegten Startpunkt. Sie ist keine automatisch berechnete Route.
- Peilungswerkzeug öffnenÖffne das Tools-Menü, wähle Peilung und prüfe die gewünschte Länge der dargestellten Richtungslinie.
- Startpunkt festlegenNutze Karte, Koordinateneingabe, ein vorhandenes Objekt oder Hier (GPS).
- Richtung bestimmenTrage einen Winkel ein oder nutze Geräteausrichtung beziehungsweise LiveView. 0° entspricht Norden, 90° Osten, 180° Süden und 270° Westen.
- Peilung kontrollierenPrüfe Startpunkt, Winkel und Linienlänge auf der Karte und speichere das Objekt im Projekt.
- Schnittpunkt berechnenWähle zwei geeignete Peilungen oder eine Peilung und einen Kreis aus und übernimm ein plausibles Ergebnis als Marker.
Koordinaten
Bekannte Koordinaten als Ausgangspunkt verwenden
MapTools erkennt oder verarbeitet gebräuchliche geografische Schreibweisen und ausgewählte projizierte Koordinatensysteme. Eine Koordinate kann als Marker, Peilungsstart, Navigationsziel oder Exportobjekt weiterverwendet werden.
Geografische Formate
- DD – Dezimalgrad
- DMS – Grad, Minuten, Sekunden
- DDM – Grad und Dezimalminuten
- Plus Code und Maidenhead-Locator
Gitter und Projektionen
- UTM und polares UPS
- MGRS auf UTM-/UPS-Basis
- Web Mercator
- Ausgewählte CRS über eindeutige EPSG-Angabe
Vor der Übernahme prüfen
- Achsreihenfolge und Hemisphäre
- Zone, Einheit und Bezugssystem
- Kartenlage und Quelle der Werte
- Stellenzahl nicht mit Genauigkeit verwechseln
Kreuzpeilung
Kreuzpeilung mit dem Handy durchführen
Für eine Kreuzpeilung erstellst du zwei Peilungen von unterschiedlichen Standorten in Richtung desselben Ziels. MapTools berechnet den Schnittpunkt der Richtungslinien und zeigt dessen Koordinaten an.
Zwei Standorte
Je weiter die Beobachtungsstandorte sinnvoll auseinanderliegen, desto klarer lässt sich die Geometrie vergleichen. Beide Peilungen müssen auf denselben Zielbereich zeigen.
Günstiger Schnittwinkel
Sehr flache Winkel vergrößern kleine Richtungsfehler. Deutlich kreuzende Linien, idealerweise ungefähr zwischen 60° und 120°, liefern meist ein stabileres Ergebnis.
Plausibilität statt Scheingenauigkeit
Prüfe den Schnittpunkt auf Karte und Gelände. GPS-Streuung, Kompasskalibrierung, magnetische Störungen, Gerätehaltung und Zielerfassung beeinflussen das Resultat.
Einblick in die App
Von der Koordinate bis zum berechneten Zielpunkt

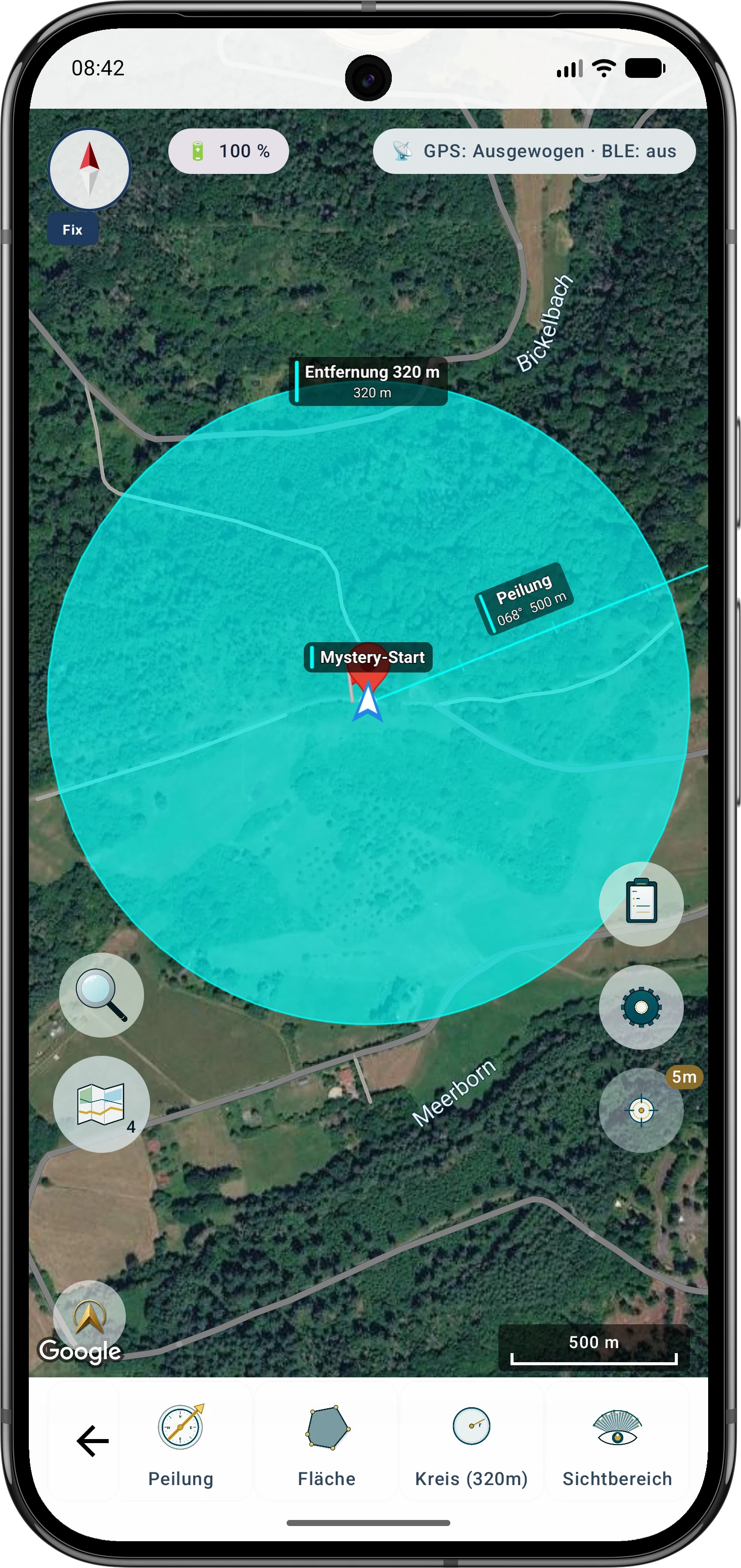

Die Beispiele zeigen eine Konstruktion aus Startpunkt, Entfernung und Richtung sowie die Berechnung eines Schnittpunkts aus zwei Peilungen.
Einsatzbereiche
Wo Peilungen und Koordinaten zusammenspielen
Die Werkzeuge unterstützen unterschiedliche Aufgaben, solange die Grenzen der verwendeten Sensoren und Ausgangsdaten berücksichtigt werden.
Geocaching und Koordinatenrätsel
Entfernung und Richtung von einem bekannten Punkt konstruieren, mögliche Schnittpunkte prüfen und den Zielmarker anschließend direkt ansteuern.
Forst, Jagd und Revierarbeit
Beobachtungsrichtungen dokumentieren, bekannte Punkte kombinieren und einen plausiblen Zielbereich auf der Karte festhalten.
GIS und Geländearbeit
Koordinaten aus unterschiedlichen Quellen übernehmen, in einen eindeutigen räumlichen Bezug setzen und als Projektobjekt austauschen.
FAQ
Häufige Fragen zur Handy-Peilung
Kann ich mit MapTools Koordinaten peilen?
Ja. Eine eingegebene Koordinate kann als Startpunkt einer Peilung verwendet werden. Von dort legst du eine Richtung manuell, über die aktuelle Geräteausrichtung oder per LiveView fest.
Wie funktioniert eine Kreuzpeilung mit dem Handy?
Lege von zwei unterschiedlichen Startpunkten je eine Peilung auf dasselbe Ziel an. Wähle anschließend beide Peilungen in der Schnittpunktberechnung aus und prüfe den berechneten Punkt auf der Karte.
Kann ich aus Richtung und Entfernung einen Zielpunkt bestimmen?
Du kannst am Ausgangspunkt eine Peilung für die Richtung und einen Kreis für die Entfernung anlegen. Der Schnittpunkt beider Objekte liefert einen oder mehrere mögliche Zielpunkte.
Wie genau ist eine Smartphone-Peilung?
Das Ergebnis hängt unter anderem von GPS-Empfang, Kompasskalibrierung, magnetischen Störungen, Gerätehaltung, Standortgenauigkeit und Schnittwinkel ab. MapTools liefert eine nachvollziehbare Orientierungshilfe, keine vermessungstechnische Garantie.
Funktionieren Peilung und Koordinaten offline?
Bereits lokal verfügbare Karten, Koordinaten, Projektobjekte sowie die geometrischen Berechnungen können ohne Mobilfunk genutzt werden. Nicht geladene Online-Karten und externe Dienste benötigen weiterhin eine Verbindung.
ArxSilex MapTools
Peilungen und Koordinaten auf Android ausprobieren
Installiere MapTools über Google Play oder öffne die ausführlichen Anleitungen zu Peilung, Kreuzpeilung und Koordinaten.
