Kompass praktisch nutzen

Der Kompass hilft bei Kartenorientierung, Kurskontrolle und einer festen Peilrichtung im Gelände.

Schritt 1Live-Menü öffnen und Kompassansicht auswählen.
Schritt 2Gerät möglichst waagerecht halten und die Kartenrichtung mit der realen Umgebung abgleichen.
Schritt 3Bei Bedarf Kurs, Zielrichtung oder feste Peilrichtung als Orientierungshilfe verwenden.
Schritt 4Bei springenden Werten Standort, GPS-Signal, Magnetstörungen und Sensorkalibrierung prüfen.

Kompass

Ansicht und Bedienung

Die Kompassansicht bündelt Nordbezug, feste Peilrichtung, Sensorstatus und Neigungsanzeige.

Aufruf aus der Hauptansicht

Der Kompass ist direkt über das Kompasssymbol in der Kartenansicht erreichbar.

Langer Druck auf den Kompass in der Hauptansicht öffnet die Kompassansicht.
Doppeltipp auf den Kompass richtet die Karte wieder nach Norden aus.
Der Fix-Button unter dem Kompass aktiviert oder deaktiviert die feste Peilrichtung direkt auf dem Hauptbildschirm.
Bei aktivem Fix wird der Button rot; die rote Markierung am Kompass zeigt die gespeicherte Peilrichtung.

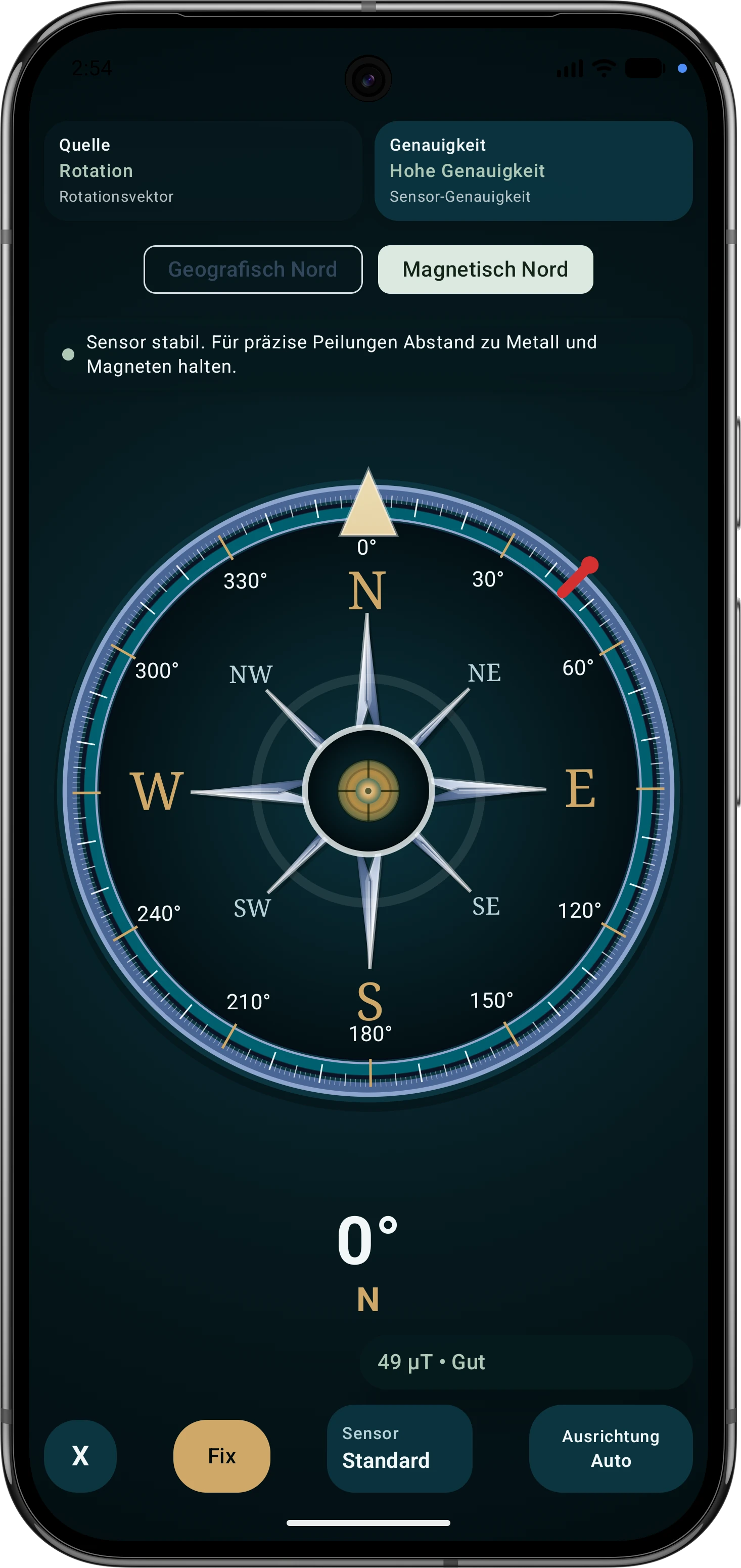

Kompassansicht von ArxSilex MapTools mit Fix-Markierung, Sensorwahl und Neigungsanzeige — Kompassansicht mit Nordbezug, Fix-Markierung, Sensorwahl und Neigungsanzeige.

Button-Funktionen

Diese Schalter und Statusfelder sind in der Kompassansicht wichtig.

1 XSchließt die Kompassansicht und kehrt zur Karte zurück.2 FixSpeichert die aktuelle Ausrichtung als feste Peilrichtung. Die Fix-Richtung kann auch direkt in der Hauptansicht über den Fix-Button aktiviert oder deaktiviert werden; bei aktivem Fix erscheint dort derselbe rote Marker am Kompasssymbol.3 Sensor StandardWechselt Sensormodus und Sichtmodus. Standard wählt automatisch eine geeignete Sensorquelle; Auto, Horizontal und Vertikal bestimmen, wie die App aus der Gerätehaltung eine Blickrichtung ableitet.4 NeigungÖffnet die Neigungsanzeige. Sie nutzt Pitch und Roll aus den Gerätesensoren, damit du erkennst, ob das Gerät waagerecht oder senkrecht ruhig gehalten wird.5 Geografisch NordVerwendet geografisch Nord als Bezug. Dafür wird die magnetische Missweisung am Standort berücksichtigt, wenn Standort- und Modellwerte verfügbar sind.6 Magnetisch NordVerwendet magnetisch Nord als Bezug. Das entspricht einem klassischen Magnetkompass und reagiert stärker auf lokale Störungen durch Metall, Fahrzeuge, Magnete oder Elektronik.7 Kompass-KalibrierungZeigt den Kalibrierzustand und die aktive Sensorquelle, etwa Rotationsvektor, Fused Orientation oder Beschleunigungssensor plus Magnetometer. Bei unruhigen Werten hilft Abstand zu Störquellen und eine Sensorbewegung zur Kalibrierung. Ein langer Druck auf dieses Feld öffnet die Einstellungen zur Kompass-Kalibrierung.8 GenauigkeitZeigt die geschätzte Genauigkeit der aktuellen Richtung. Bei Fused Orientation kann eine Fehlerangabe in Grad vorliegen; sonst nutzt die App die Sensor-Genauigkeit von Android.9 Libelle / AusrichtungDie Libelle in der Mitte visualisiert Pitch und Roll. Liegt der Punkt nahe am Zentrum, wird das Gerät waagerecht gehalten; das macht Kompasswerte ruhiger und besser vergleichbar.10 Fix-PeilungsmarkierungDie rote Markierung zeigt die festgehaltene Peilrichtung. Sie bleibt auf dem Kompassring sichtbar, während du dich oder das Gerät drehst, und macht die Abweichung zur Fix-Richtung schnell erkennbar.11 Gradzahl und RichtungDie große Gradzahl zeigt die aktuelle Ausrichtung von 0 bis 359 Grad. Darunter steht die Himmelsrichtung wie N, NE oder E; beides bezieht sich auf den gewählten Nordmodus.12 MagnetfeldDie Anzeige zeigt die gemessene Magnetfeldstärke in Mikrotesla. Sie wird, wenn Standortdaten verfügbar sind, mit dem erwarteten lokalen Erdmagnetfeld aus dem internen WMM-Modell verglichen: bis ca. 5 µT Abweichung ist gut, bis 10 µT leicht auffällig, bis 20 µT kritisch und darüber stark gestört.

Kompass

Kompass mit flexibler Sensor- und Sichtwahl

ArxSilex MapTools enthält einen praxisorientierten Outdoor-Kompass für Navigation, Peilung, Zielausrichtung und Kartenarbeit. Die App nutzt verfügbare Bewegungssensoren, Magnetfeldsensoren und bei Bewegung zusätzlich den GPS-Kurs, um die aktuelle Blick- oder Bewegungsrichtung möglichst stabil und nachvollziehbar anzuzeigen.

Mehr als eine Nordanzeige

Der Kompass unterstützt die Peilung zu Zielen, die Ausrichtung von Kartenobjekten, die Arbeit mit Routen und Flächen sowie die visuelle Orientierung in Kombination mit GPS-Position, Karte und LiveView.

Sensorquellen

Je nach Gerät können fusionierte Android-Sensordaten, Rotation Vector, Geomagnetic Rotation Vector oder eine Berechnung aus Beschleunigungs- und Magnetfeldsensor verwendet werden. Dadurch bleibt der Kompass auch auf Geräten mit unterschiedlicher Sensorausstattung nutzbar. Die aktive Quelle wird in der Anzeige sichtbar gemacht.

Auto, Horizontal und Vertikal

Im Auto-Modus wird die Richtung nicht starr an eine einzelne Gerätekante gebunden. Die App leitet aus der räumlichen Lage des Smartphones eine praxisnahe Sichtrichtung ab, zum Beispiel bei leicht geneigter Nutzung in der Hand, in einer Halterung oder am Fahrradlenker. Horizontal eignet sich für die Nutzung wie ein klassischer Handkompass; Vertikal für die Nutzung vor dem Körper, ähnlich einer Sicht- oder Peilrichtung über das Display.

GPS-Kurs bei Bewegung

Bei Bewegung kann die App zusätzlich den GPS-Bewegungskurs einbeziehen. Das hilft besonders, wenn Magnetfeldsensoren durch Metall, Fahrzeuge, Stromleitungen, Ausrüstung oder Gebäudestrukturen gestört werden. Der GPS-Kurs wird abhängig von Geschwindigkeit, Kursgenauigkeit und Sensorqualität gewichtet. Im Stand bleibt die Sensorausrichtung entscheidend; bei ausreichender Bewegung stabilisiert GPS die Anzeige zusätzlich.

Transparenz und Genauigkeit

Die Kompassanzeige zeigt Sensorquelle, Genauigkeit, Magnetfeldbewertung und Hinweise bei ungünstiger Gerätehaltung. So ist erkennbar, ob die Richtung auf hochwertigen Sensordaten, eingeschränkter Sensorik oder zusätzlich auf GPS-Bewegungsdaten basiert. Die erreichbare Genauigkeit hängt von Smartphone, Sensorqualität, Kalibrierung, Magnetfeldumgebung, GPS-Empfang und aktueller Bewegung ab.

Für professionelle Nutzung

Der Kompass ist für anspruchsvolle Outdoor- und Einsatzszenarien ausgelegt: Orientierung im Gelände, Dokumentation von Peilungen, Zielansprache, Kartenarbeit, Routenverfolgung und Lagebezug. Sensorentscheidungen werden sichtbar gemacht, damit die Datenbasis der Richtung nachvollziehbar bleibt.

Wichtiger Hinweis

Ein Smartphone-Kompass ersetzt keine einsatzbezogene Ausbildung und keine vorgeschriebenen Navigationsmittel. Magnetfeldsensoren können durch Umgebungseinflüsse abweichen. Für kritische Entscheidungen sollten Richtung, Position und Ziel immer mit geeigneten zusätzlichen Mitteln geprüft werden.

Kompass

Typische Nutzung

Kartenausrichtung, Kurs und feste Peilrichtung im Live-Menü prüfen.

Typische Nutzung

Karte nach Norden oder Bewegungsrichtung ausrichten.
Peilrichtung für Orientierung, Zielsuche oder Flächenarbeit halten.
Kompass mit Zielnavigation, Peilung, Kreisen und Koordinaten kombinieren.
